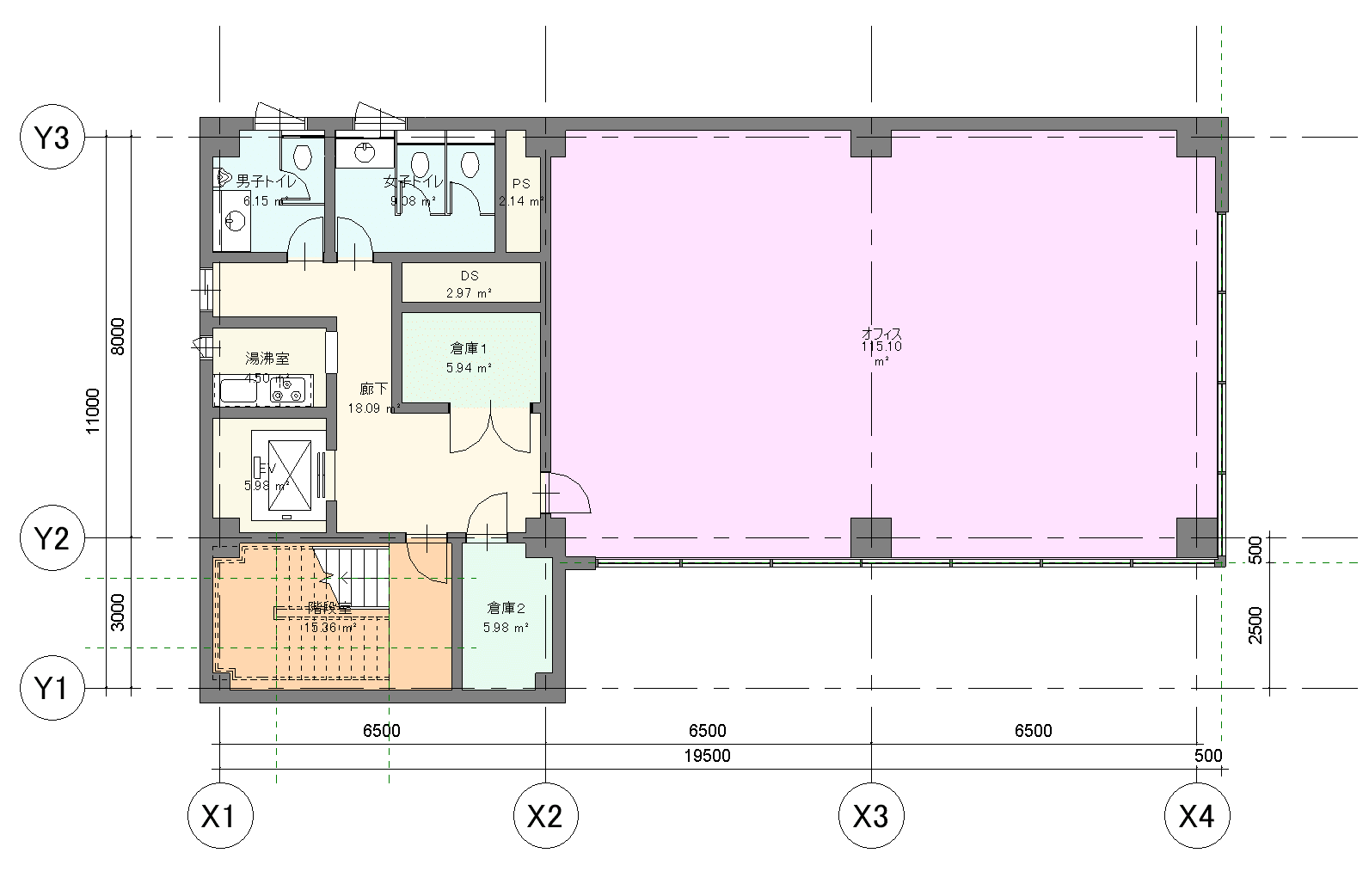

Revitでも図面に着色ができるのをご存知でしょうか。今回は平面図に着色する方法を解説します。
壁・柱の着色
1. 表示タブ＞グラフィックス＞表示グラフィックス を選択します

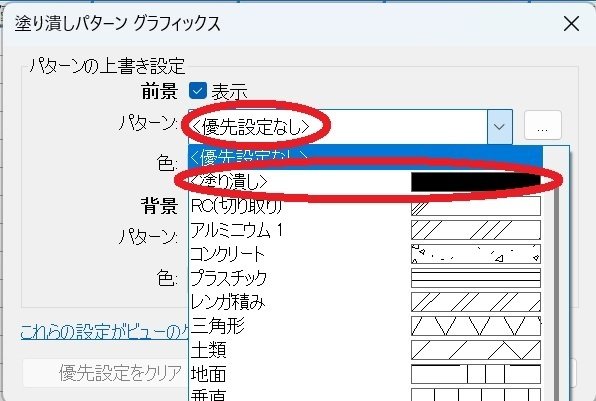

２. 塗りつぶしパターングラフィックスのダイアログが表示されます。
「パターン」の＜優先設定なし＞をクリックし、塗りつぶしを選択します。

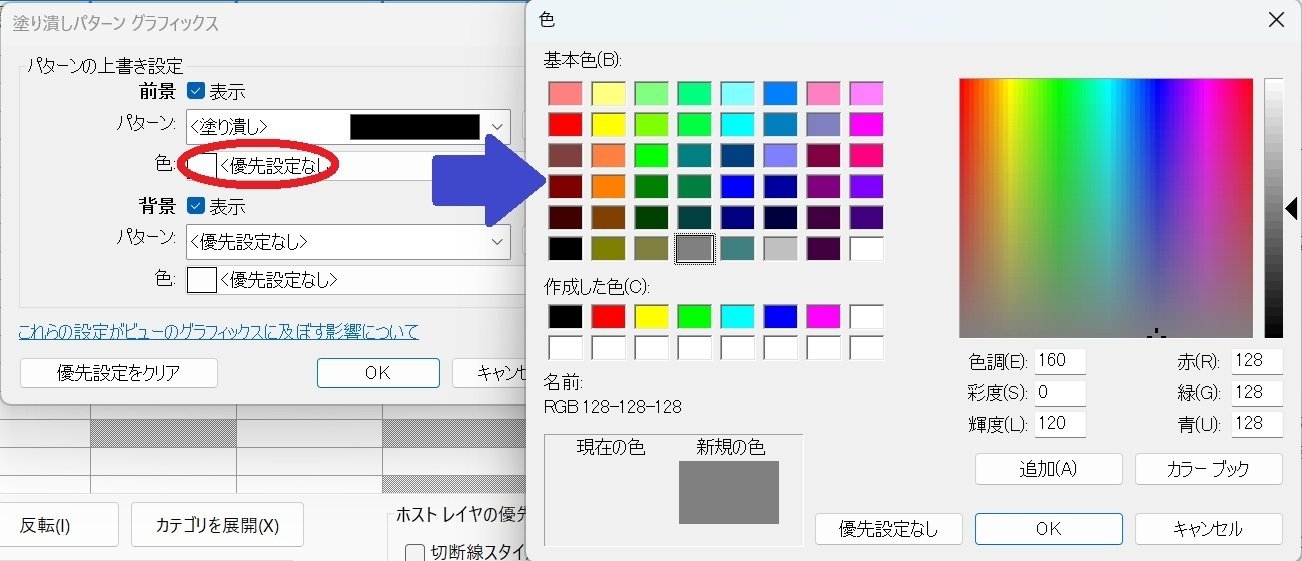

３．色の□＜優先設定なし＞をクリックし、色を選択し、OKをクリックします。お好みですが真っ黒よりもグレーのほうが良いです。

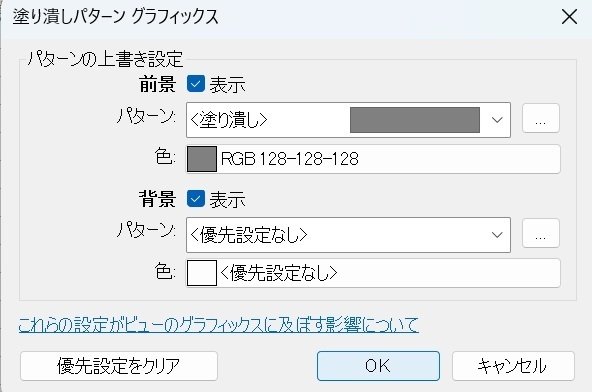

４．内容を確認し、OKをクリックします。

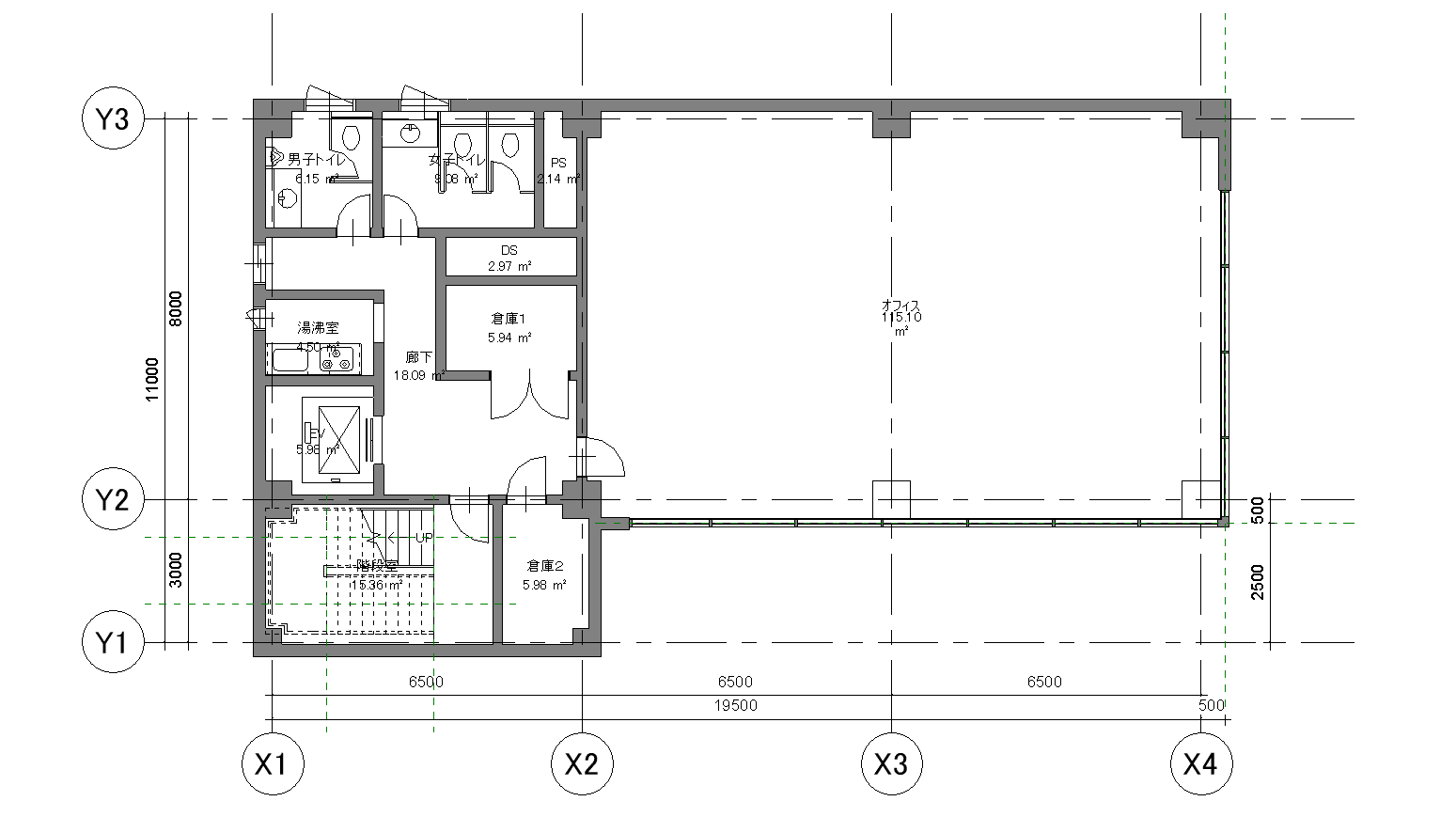

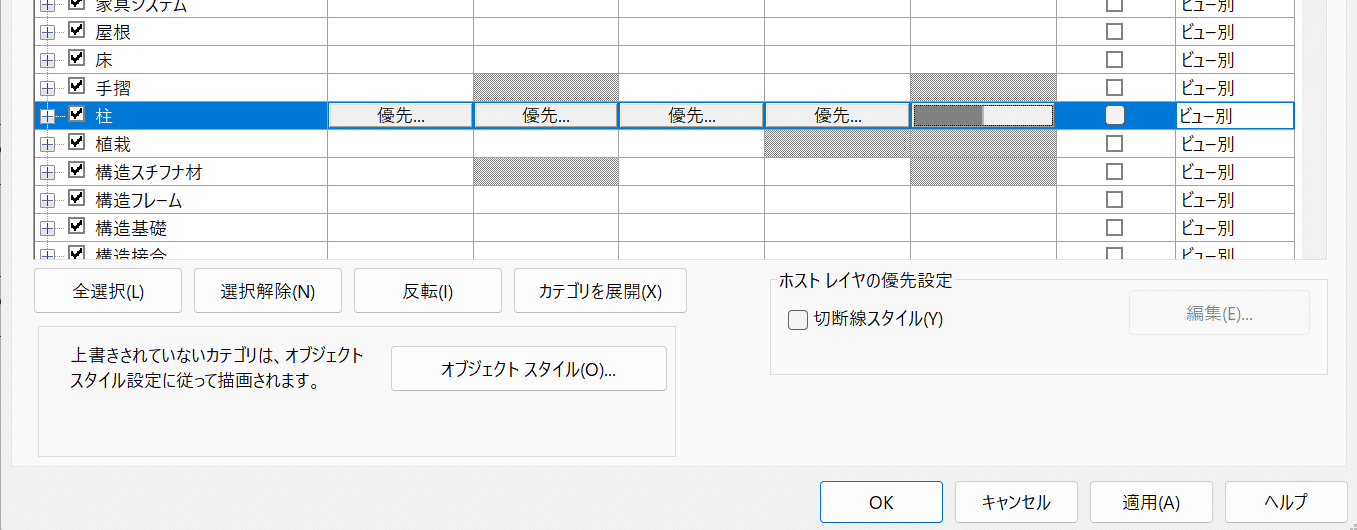

壁に色がつきました。単独で柱がある場合は、壁と同様に表示グラフィックスで柱に色の設定を行います。
部屋の着色

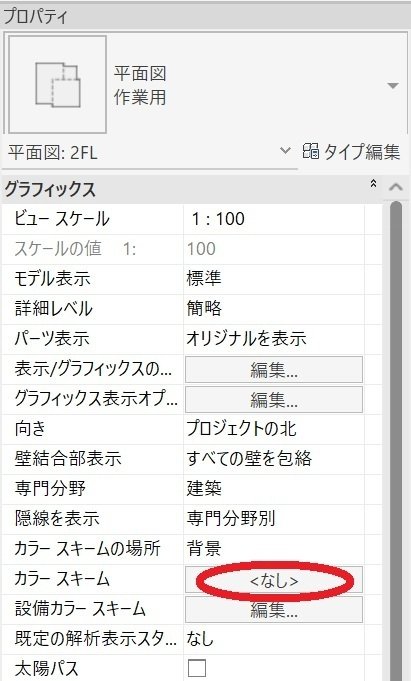

プロパティ＞グラフィックス＞カラースキーム のなしをクリックします

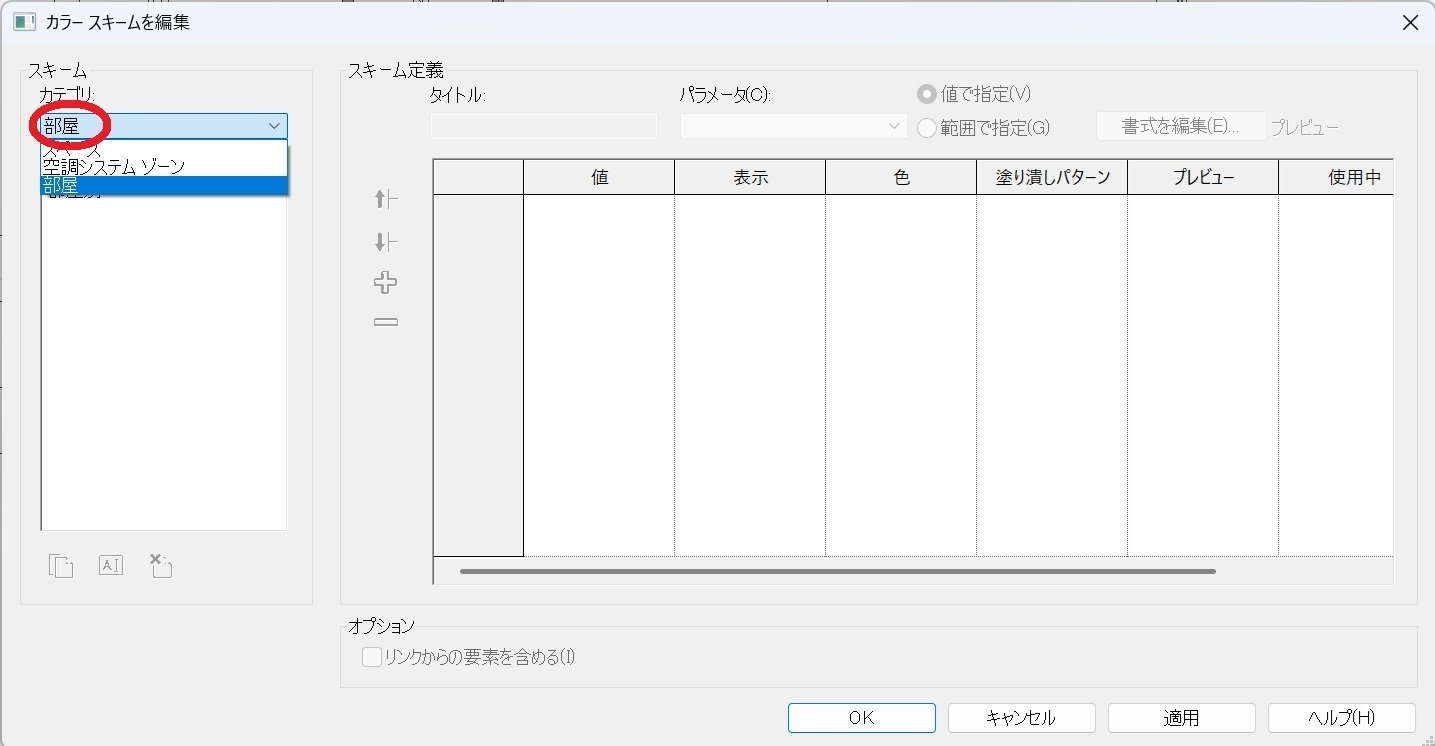

「カラースキームを編集」のダイアログが表示されます。
スキームのカテゴリから「部屋」を選択します。

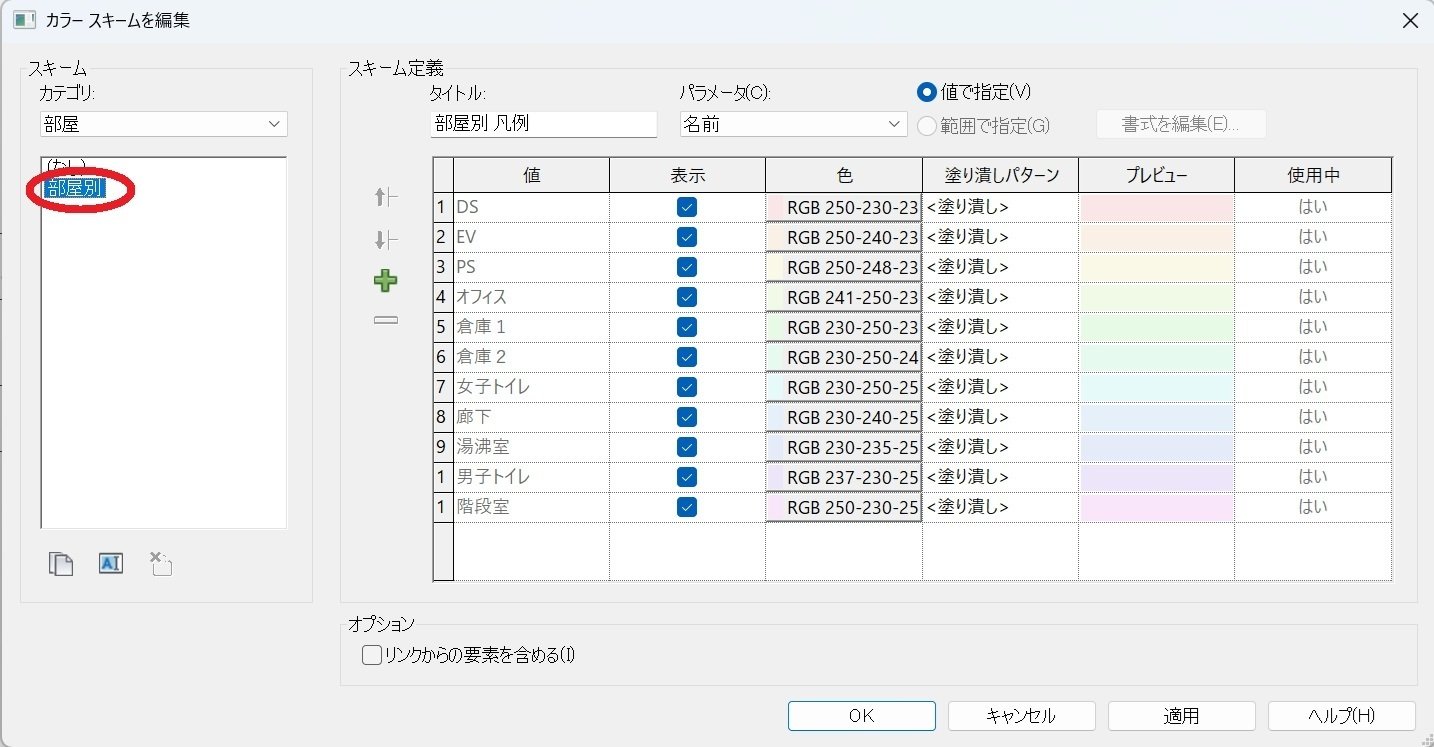

「部屋別」をクリックすると部屋別のスキーム定義が表示されます。色をクリックすると色を変更することができます。
用途を入力すると、用途別に着色もできます
