バルコニー、RC造のR階、庇等で表面にだけ勾配をつける方法を解説します。
１．床を作成する

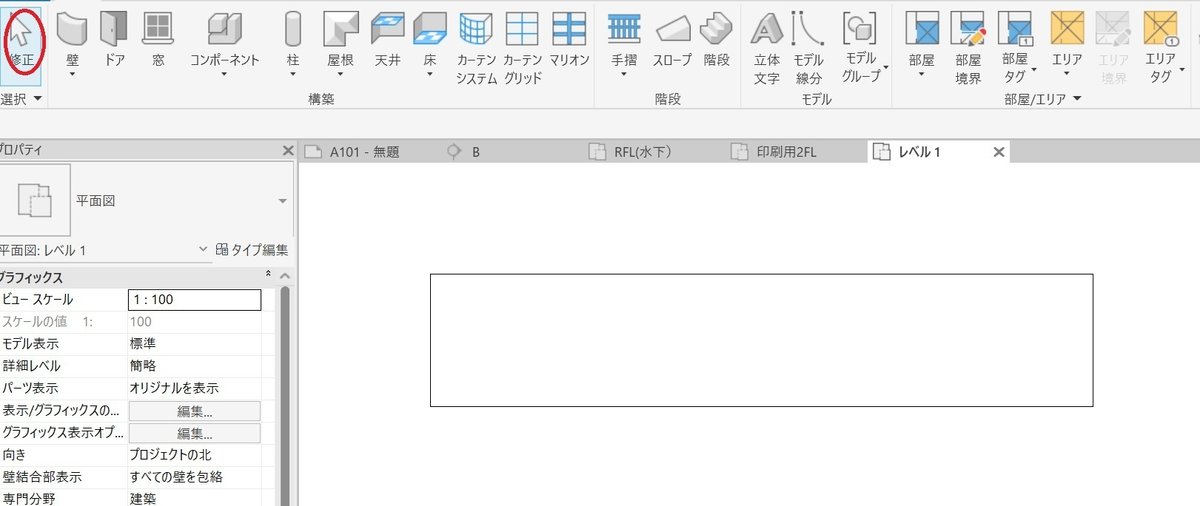

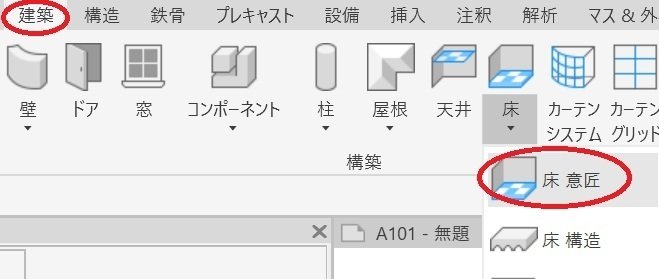

建築タブ＞構築＞床＞床（ここでは床意匠を使用します）を選択します

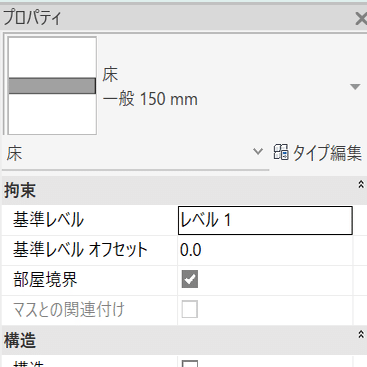

２．プロパティのタイプセレクタから使用する床を選択します。ここでは床 一般150を使用します

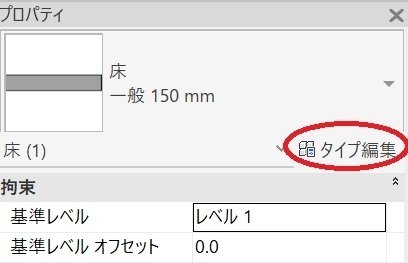

4.タイプ編集を選択し、

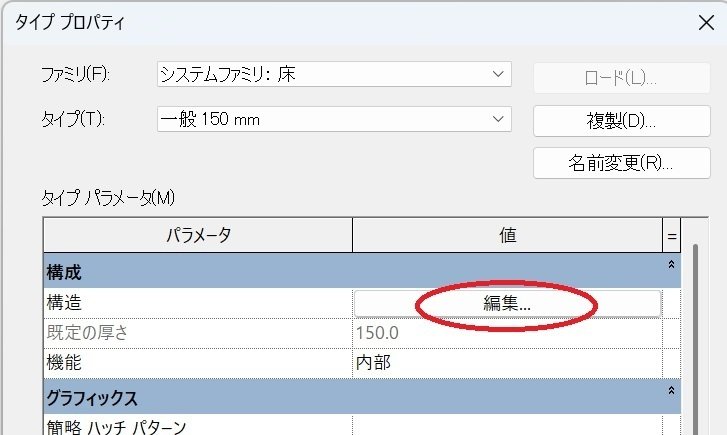

5.タイププロパティのタイプパラメーターの構造の「編集」をクリックします。

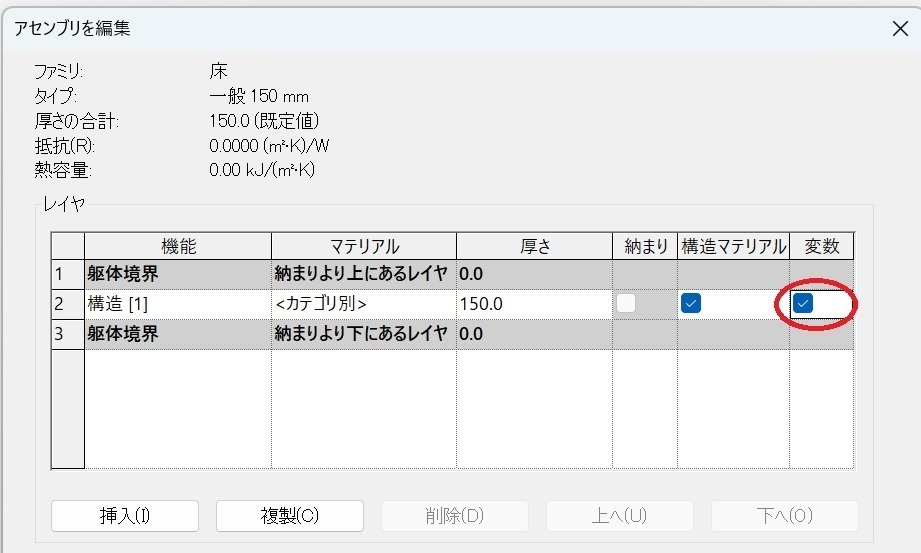

6.アセンブリを編集を選択し、「変数」にチェックを入れます。

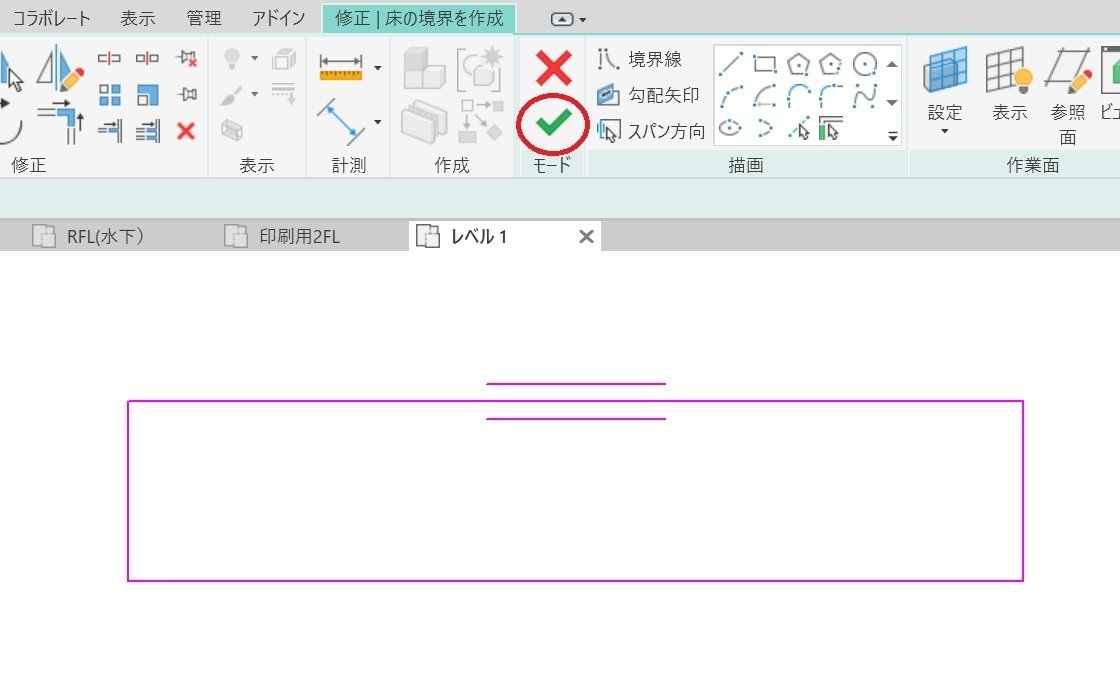

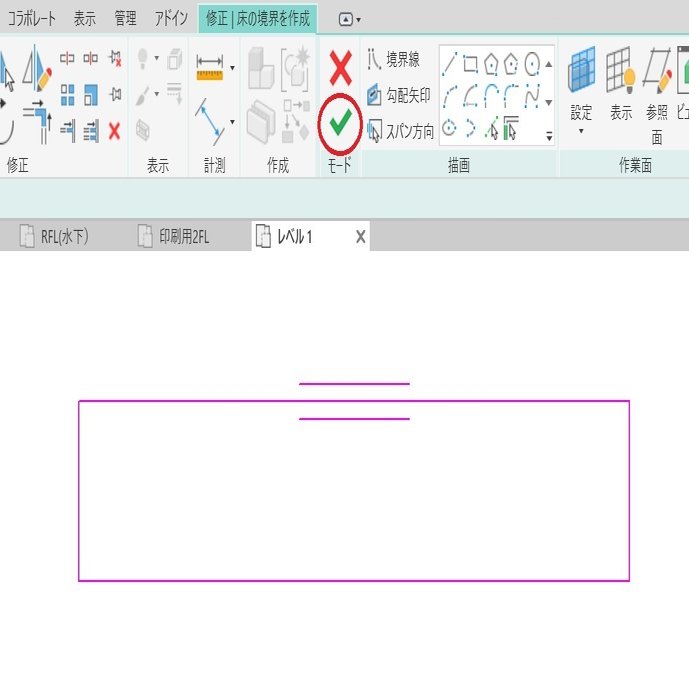

7. 描画のコマンドで床を作成し、「編集モードを終了」をクリックします。

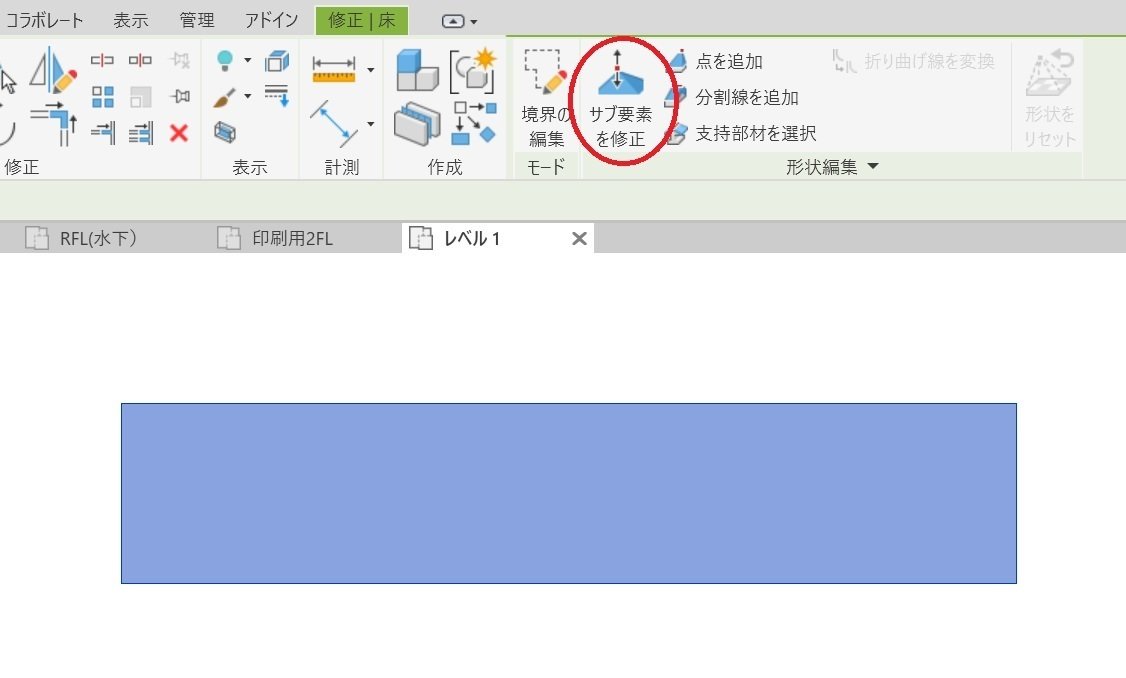

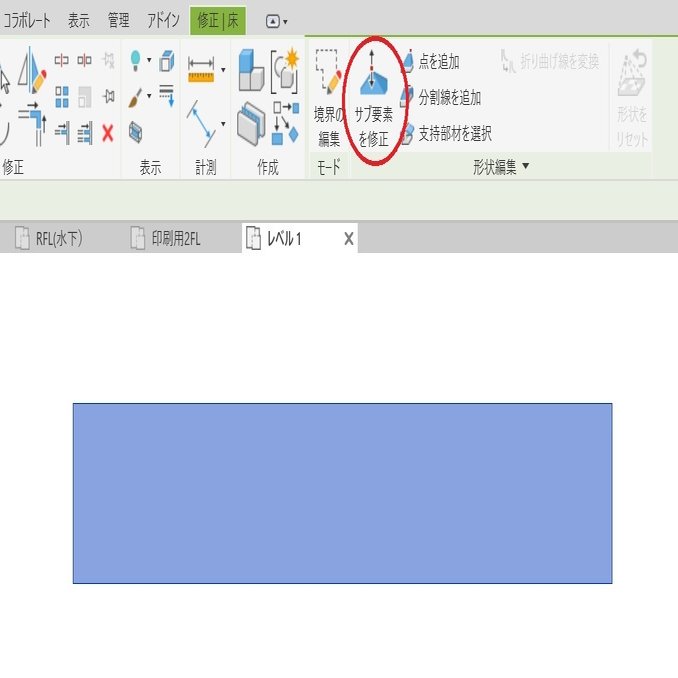

8.修正｜床＞形状編集＞サブ要素を修正 を選択します。

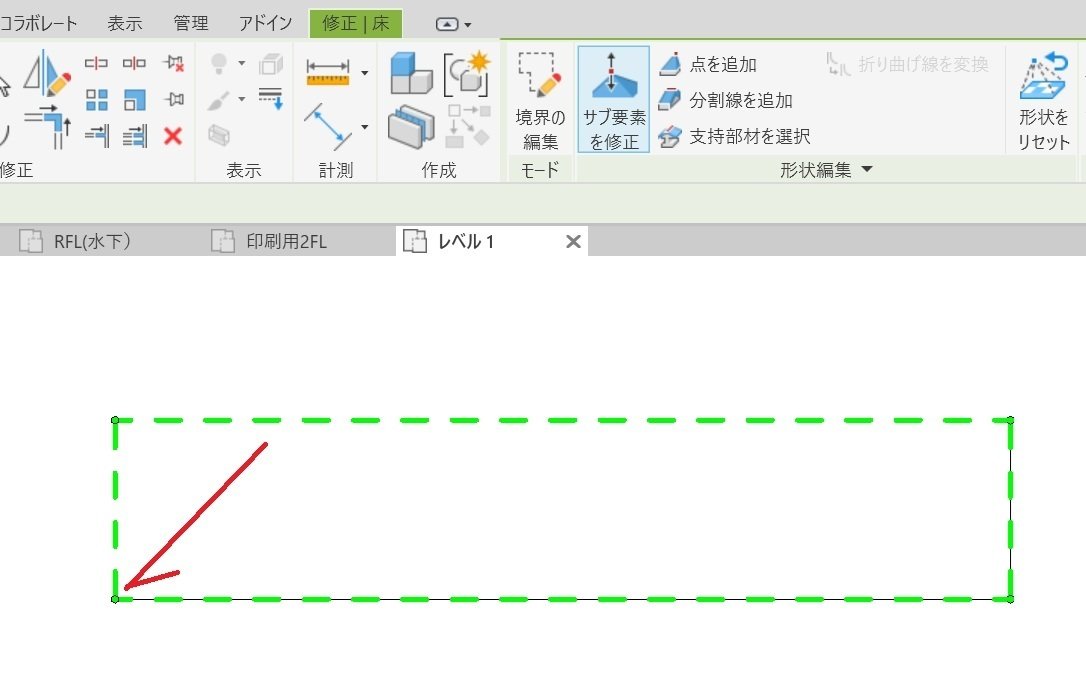

9, レベルを変更したい点を選択します。

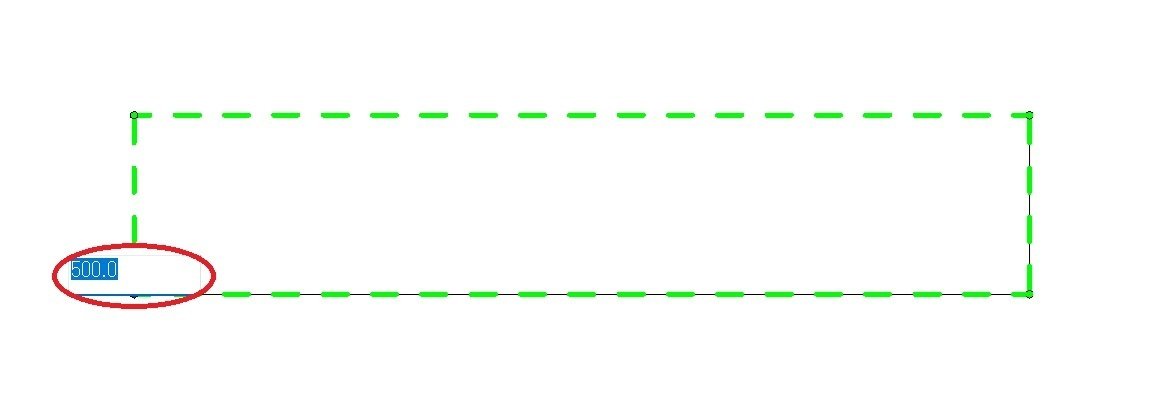

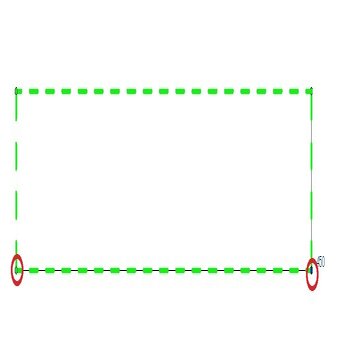

10,数値が表示されるので、数値を入力します。ここでは50下がりにするため、500と表示されている数値を450に修正してみます。

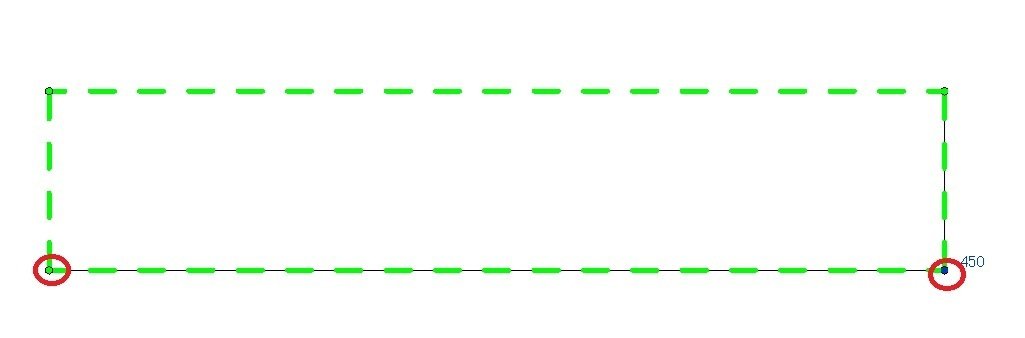

11.下図の２点を500→450 に修正し
12.「修正」をクリックしておきます。

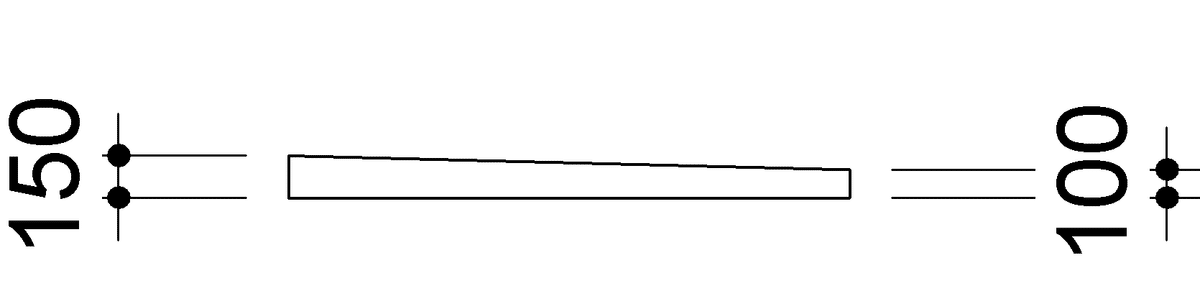

床に勾配がつきました
BIM利用技術者検定検定 準１級・１級 でもバルコニー、庇、R階床に勾配を付けますので必要な知識になります。
スキルを証明するために、受験してみると良いと思います。
