RevitでCADの敷地をインポートする方法について解説します。BIM利用技術者検定試験では、2024年前期試験では敷地境界線の入力はありませんでしたが、後期試験では敷地境界線を入力するようになっていました。今後も入力が必要になる可能性が高いと思われます。方法を知らなかった方は試験対策にもなります。ご参考にしてください。

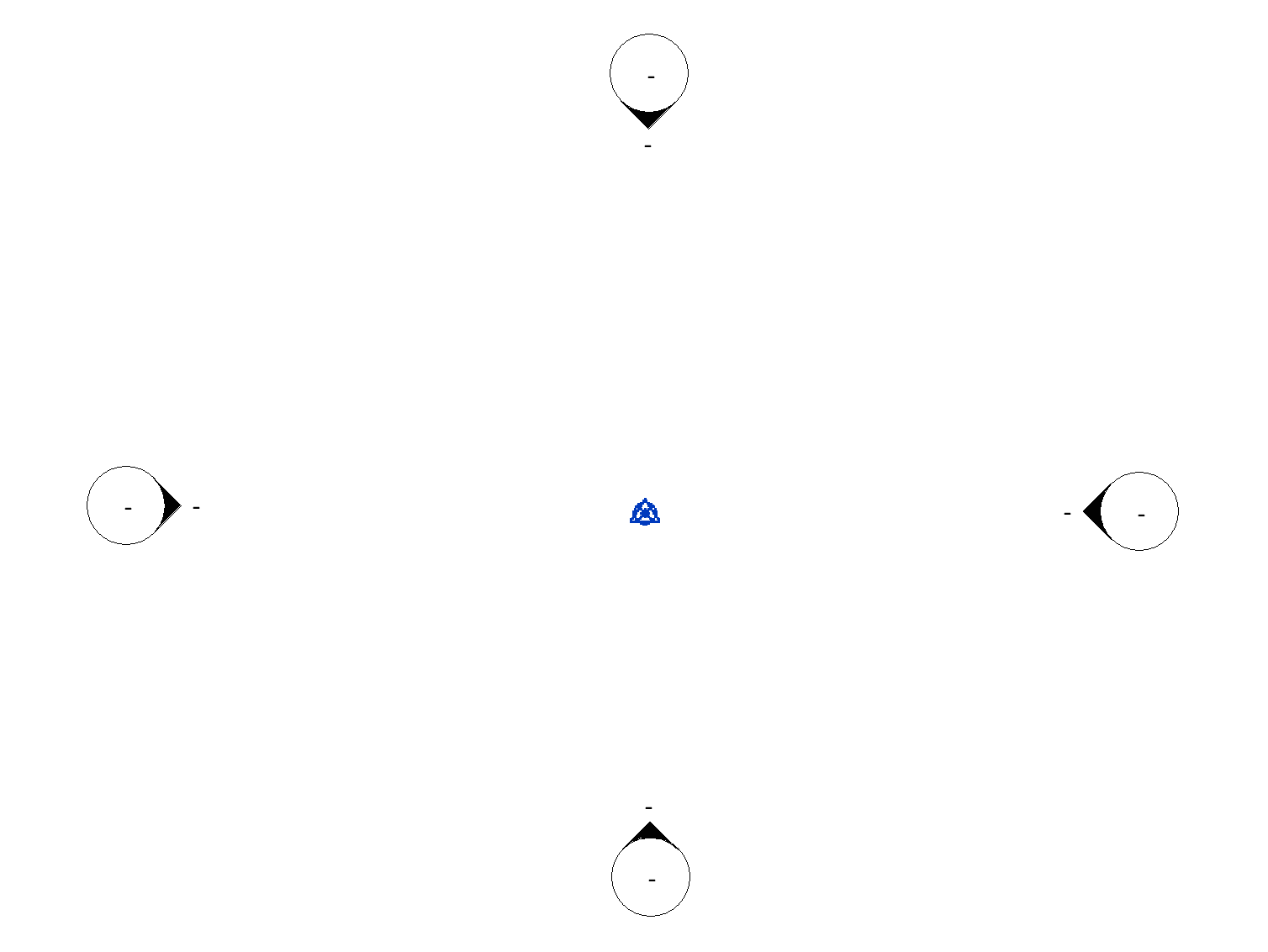

０．新規作成では平面図の設計ＧＬは下図のようになっています。中央の青い印は「プロジェクト基準点」と「測量点」が重なったものです。ここを原点として作成していくと設計しやすいです。

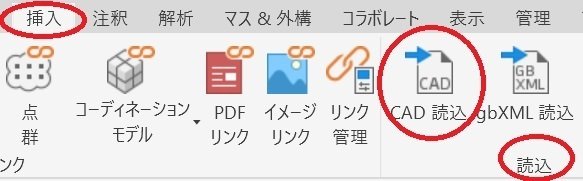

１．挿入タブ＞読込パネル＞CAD読込を選択します

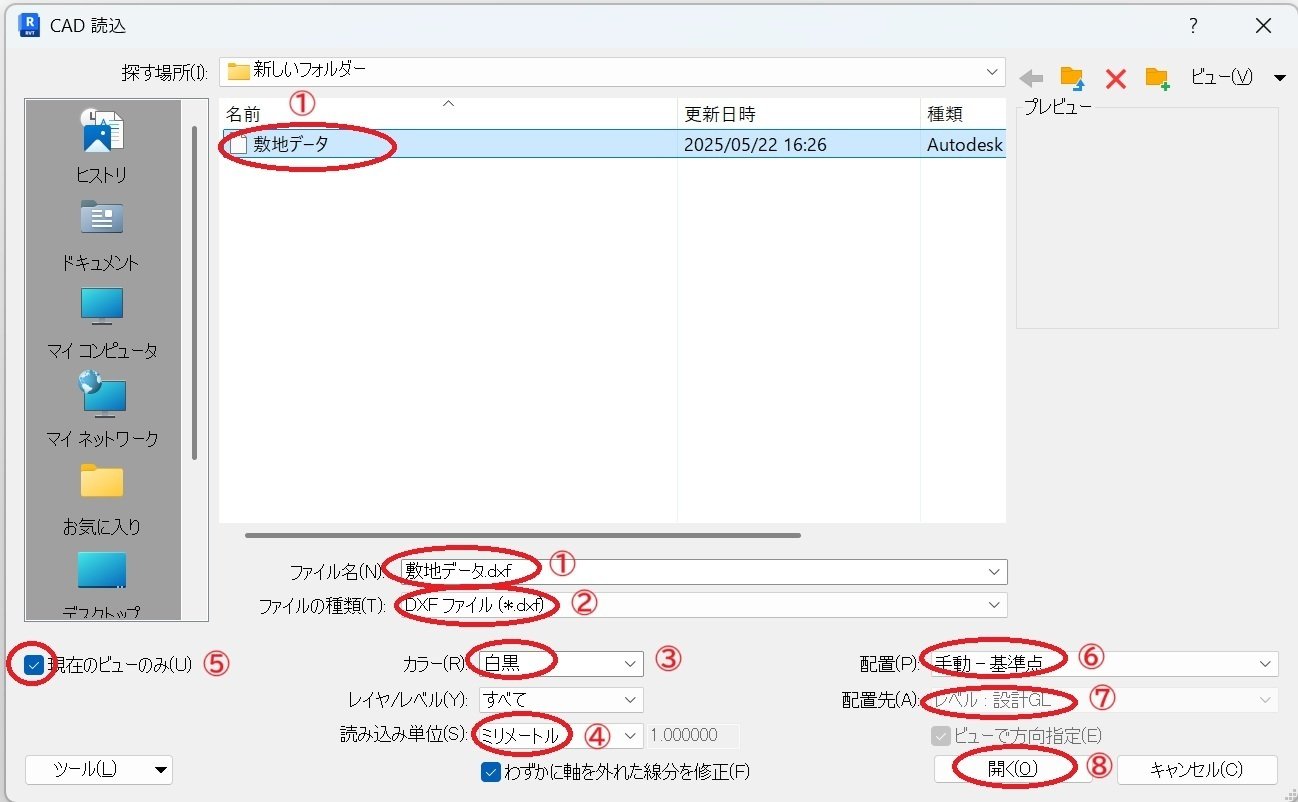

２．CAD読み込みの画面が表示されます。
①ファイル①を選択します。
②ファイルの種類を選択します。
③カラーは色付なのか白黒なのかを指定します。
④読み込み単位は「ミリメートル」とします。
⑤表示を「現在のビューのみ」にしたい場合はチェックを入れます。
※「現在のビューのみ」の場合、⑦は指定が不要なため、選択はできません。
⑥配置は「手動ー基準点」としておくと配置がしやすいです。
⑧最後に「開く」をクリックします。

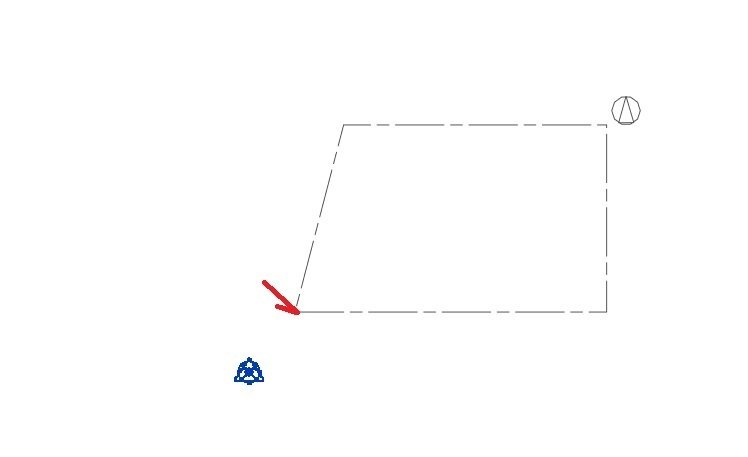

下図のようにマウスのカーソルにCADの原点がついてきますのでRevitの画面の配置したいポイントをクリックします。

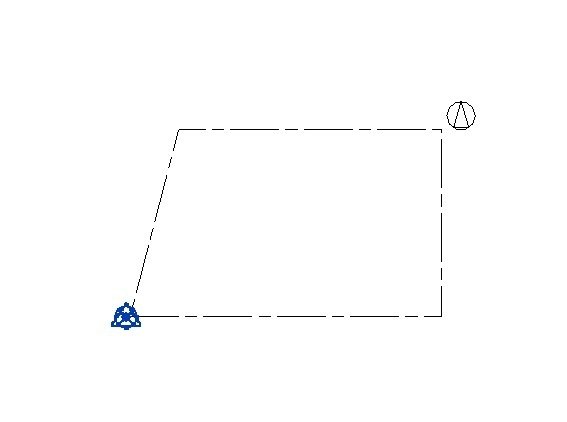

CADの敷地が配置されました。
これを下敷きとして敷地を作成します。
