【Lumion✕Revit⑦】Revitの使い方 動画でカーテンウォールの引き戸を開く方法 前編(Revitでやっておくこと)

  1. HOME >
  2. BIM >

【Lumion✕Revit⑦】Revitの使い方 動画でカーテンウォールの引き戸を開く方法 前編(Revitでやっておくこと)

今回は カーテンウォールの引き戸を開く方法についてお話したいと思いますが、Revitでやっておくべきことの部分になります。次回Lumionで動画の操作を解説しますネ♪

カーテンウォール の引き戸を開く方法

動画で扉を動かそうとした場合、全てが一体になっている状態では動かすことができません。まず最初にカーテンウォール本体と扉部分を分ける必要があります。

カーテンウォールと扉を分けるには?

①カーテンウォールを選択し、「修正/壁」の編集をクリックします。

画像1



② 修正/壁>プロファイル編集の描画の「線」を使用し、立面図で扉部分の輪郭に合わせて線を引きます。

画像2



「分割」のコマンドを選択し、下図の矢印の辺りをクリックし、線を分割します。

画像3



「トリム」のコマンドを選択し、①の線と線をクリックし、線をつなげます。②も同様につなげます。

画像5

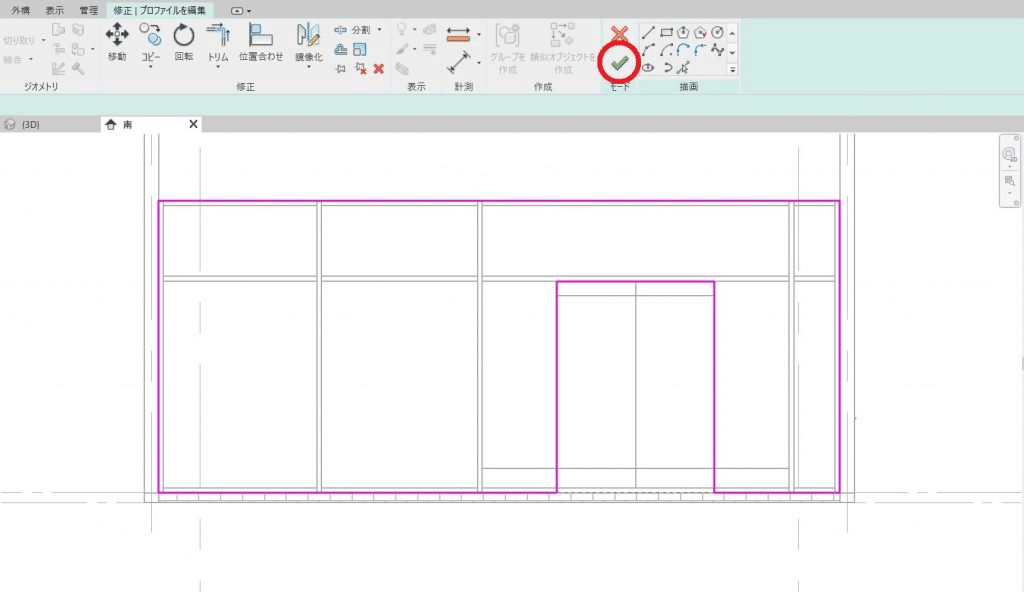

「編集モードを終了」をクリックします。

画像6

「エラー:無視できません」とメッセージが出ますが無視します。「要素を削除」をクリックします。

画像7



⑦ さらに「エラー:無視できません」とメッセージが出ますが無視します。 「タイプを削除」をクリックします。

画像8

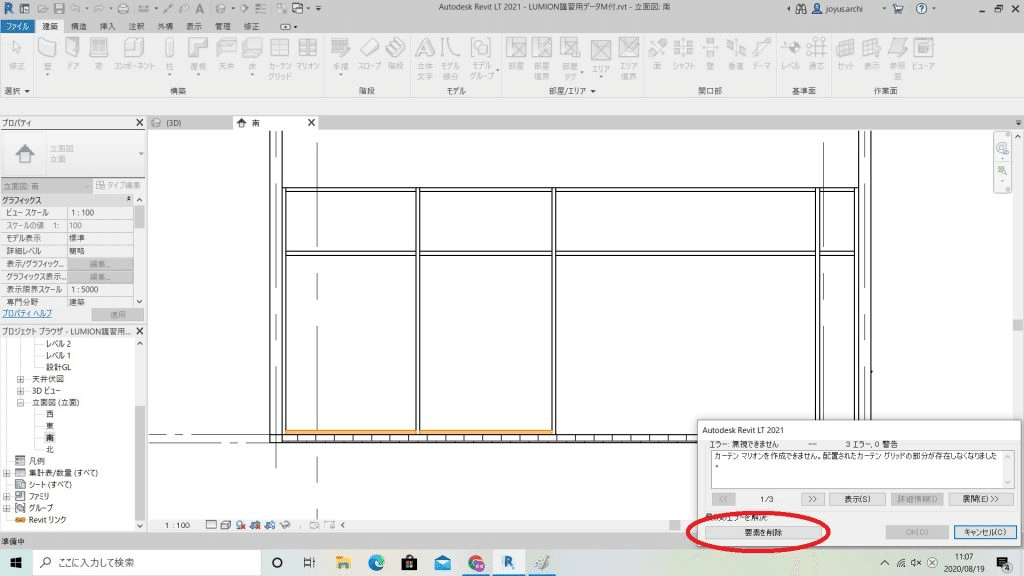

⑧ またさらに「エラー:無視できません」とメッセージが出ますが無視します。 「パネルを置き換え」をクリックします。

画像9



「警告」が表示されます。「カーテンシステムのパネルに一部問題があります」と表示されますが「×」をクリックします。

画像10



⑩開口部のガラス端部にマリオンを追加しておきます。

画像11



⑪扉が削除されました

画像12



⑫扉は別で作成をします。Revitで作ろうとすると、ファミリで作成をすることになります。「棚」のテンプレートを使って作成をしました。

画像13

Lumionでの扉の動かし方は次回のBlogでご紹介します、お楽しみに!
